Использование схем строповки

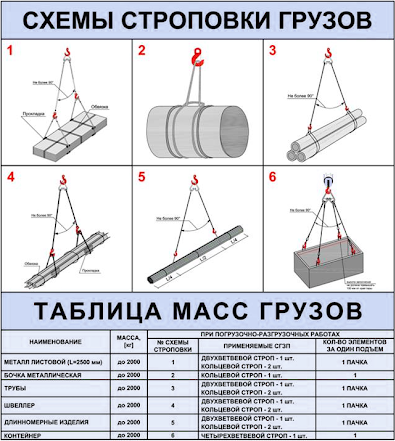

Схемы строповки и зацепки грузов выдают стропальщикам перед началом работ. Если на объекте выполняется строповка однотипных грузов, схемы размещают в месте проведения работ. Стенды со схемами строповок и таблицей масс грузов устанавливают в зоне разгрузки транспорта, на площадках складирования. Стенд должен быть на каждой площадке, где работают с грузоподъемным оборудованием.
Строповка без схемы производится только в исключительных случаях и в присутствии ответственного за проведение работ — это одно из требований безопасности работы с грузами
Элементы схемы строповки
На схеме строповки обязательно присутствуют несколько элементов:
Обычно на схеме такелажных работ приводят все типы грузов, с которыми работают на площадке.
Использование готовых схем строповки
Согласно требованиям приказа Ростехнадзора № 461 о правилах безопасности при работе с подъемными сооружениями, стропальщик имеет право приступать к выполнению работ по обвязке и зацепке груза только после того, как ознакомится со схемой строповки. Если схемы нет, то перемещение должно производиться с письменного разрешения лица, ответственного за безопасное производство работ кранами, в его присутствии и под его руководством.
Схемы разгрузки, погрузки и строповки для типовых грузов разработаны и утверждены. Примеры опубликованы в инструкциях и учебниках, существуют целые подборки таких схем. При транспортировке оборудования используют схемы строповки, которые предоставляет производитель.
Разработка новых схем строповки
Новую документацию разрабатывают в случаях, когда типовые схемы строповки не подходят.
Примеры:
- Планируется транспортировка нестандартного груза
- Нет схемы строповки от производителя оборудования
- Нужно изменить параметры строповки — например, уменьшить высоту схемы строповки
- Требуется подобрать подходящее грузоподъемное оборудование для конкретной задачи
При составлении такелажных схем необходимо учитывать габаритные размеры, форму, расположение центра тяжести, особенности места разгрузки. Схемы ускоряют выполнение работ, обеспечивают соответствие работы стандартам и правилам, сохраняют грузы и подъемное оборудование.
Схемы строповки составляют с учетом требований и рекомендаций нормативных документов.
Примеры стандартов и правил, которые касаются схем строповки:
Существуют и другие нормативные документы с указанием требований к схемам строповки в отдельных отраслях.
Закрепление стропов на грузе
В зависимости от особенностей груза, стропы могут закрепляться на нем разными способами.

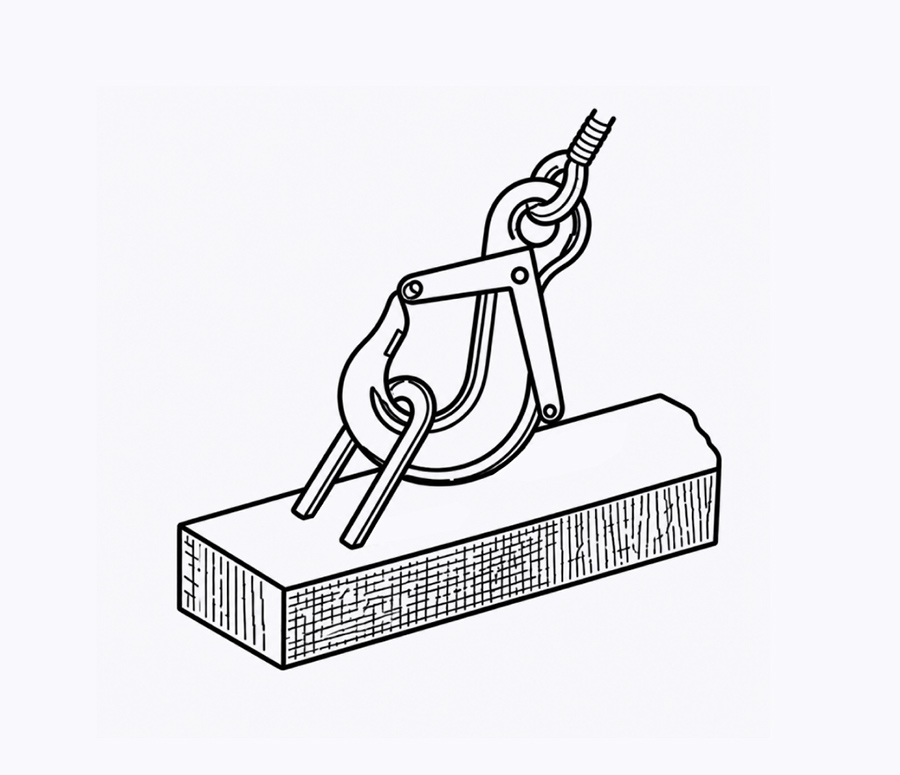

Строповка за проушины
Строп закрепляют за специальные монтажные петли или проушины, которые предназначены для подъема. Так стропят ЖБИ, металлоконструкции и оборудование с литыми или сварными петлями, проушинами, рым-болтами.
Строповка в обхват свободной петлей
Метод применяют, если у груза нет петель для закрепления крюков. Груз охватывается стропом и подтягивается, но петля не затягивается — груз как бы лежит в стропе. Такой метод применяют для не слишком тяжелых и не склонных к деформации изделий. Правильное расположение стропов должно защищать их от сползания во время подъема груза.
Строповка в обхват удавкой
Один конец стропа оборачивается вокруг груза, затем проходит через петлю и цепляется к крюку грузоподъемного механизма. В точке пересечения стропа и петли создается дополнительное давление, поэтому такая схема обвязки груза снижает грузоподъемность.Типы строповки по числу строп
Вертикальная строповка
Простой тип строповки, при котором одноветвевой строп соединяется одним концом с крюком грузоподъемного устройства, а вторым — с точкой крепления на грузе.
Строповка двумя стропами
Если на грузе есть петли, возможно использование стропов с крюками. Также применяется строповка в обхват двумя ветвями.

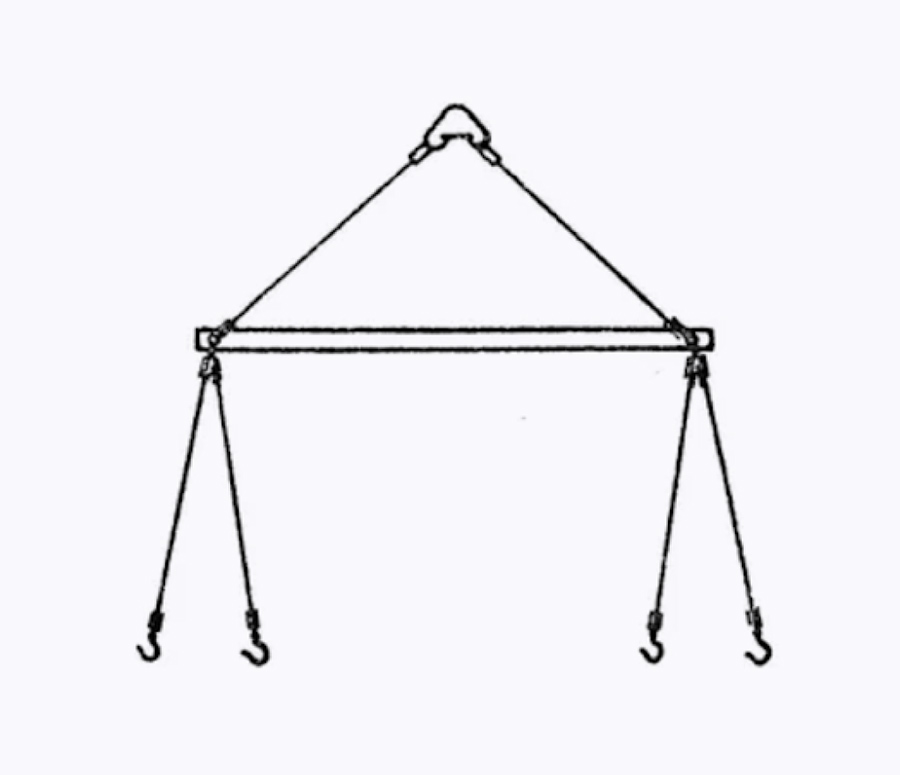

Строповка грузов с использованием траверсы
Траверса перераспределяет нагрузку на груз, предотвращает деформацию, обеспечивает устойчивость и помогает соблюдать правильные углы строповки, когда прямой подъем груза невозможен.
Схемы с дополнительными ветвями
При необходимости стропы могут удлиняться за счет дополнительных ветвей, которые зацепляются за проушины или обхватывают груз.

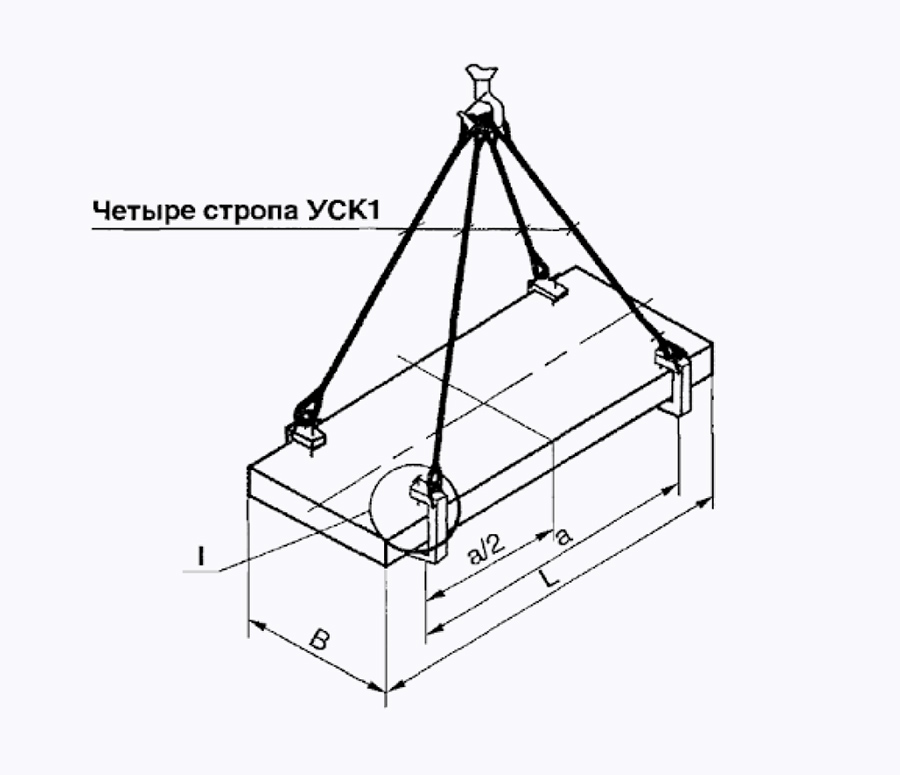

Строповка многоветвевыми стропами

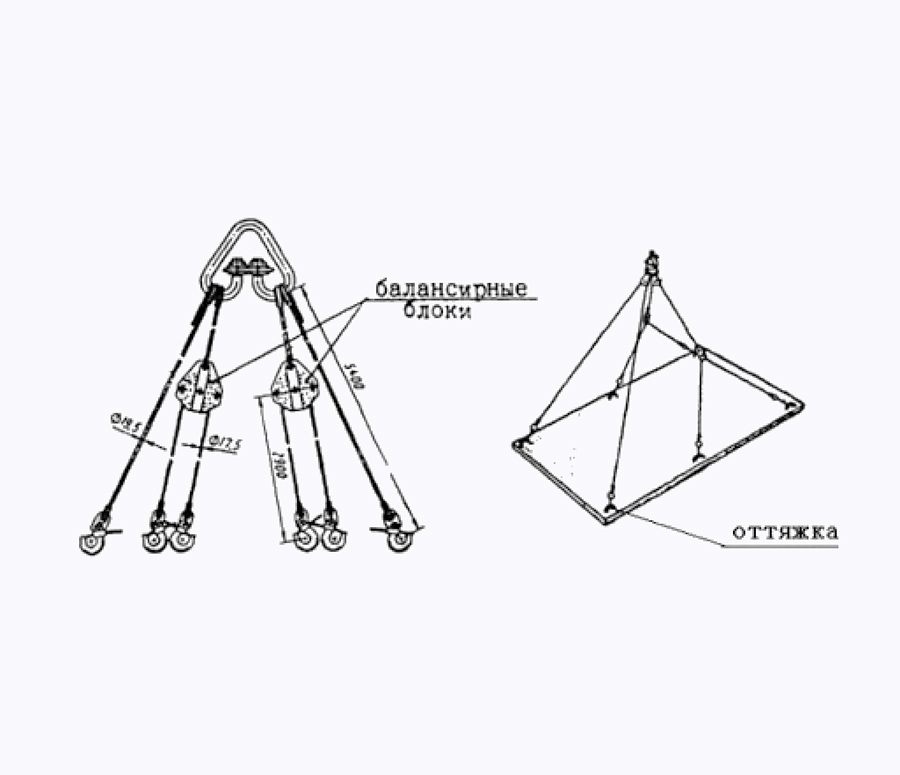

Количество ветвей совпадает с числом точек подъема для распределения нагрузки. При этом для грузов со смещенным центром тяжести используются стропы разной длины, оттяжки и уравновешивающие балансирные стропы для компенсации.Схемы строповки по типу груза
На одном плакате обычно указываются способы строповки разных типов груза, с которыми работают на площадке. Примеры графического исполнения таких схем:
Схема строповки труб
Для строповки используют различные комбинации стропов и подъемных приспособлений — в зависимости от ситуации, габаритов труб и параметров имеющегося оборудования. Например, трубы можно поднимать торцевыми захватами, траверсами, захватом на удавку.

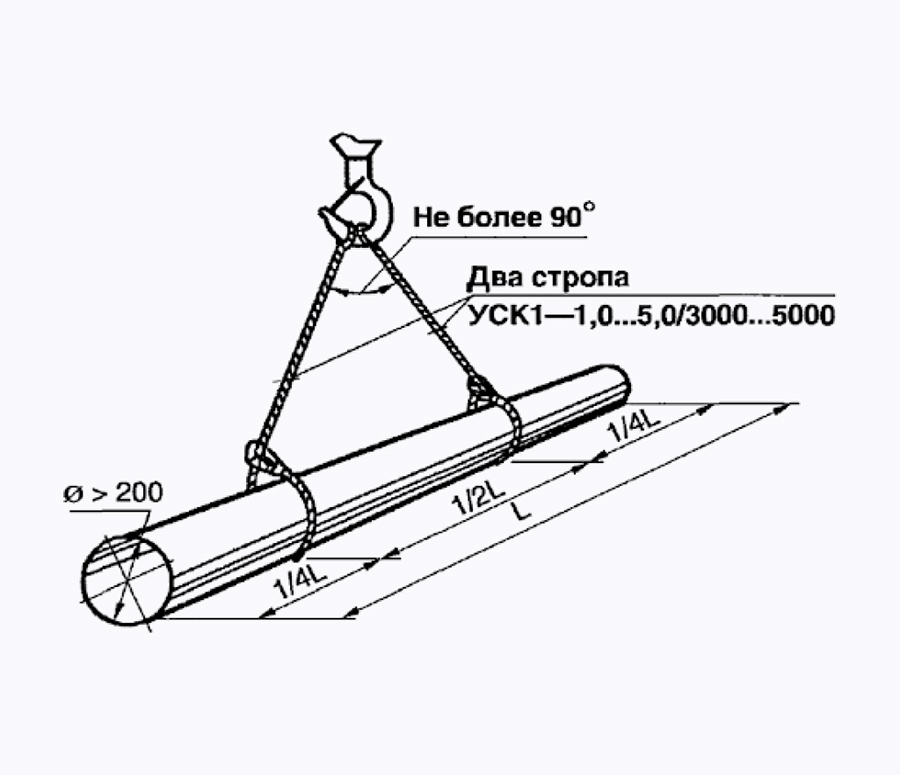

Пример строповки одиночной трубы двумя одноветвевыми стропами с захватом на удавку

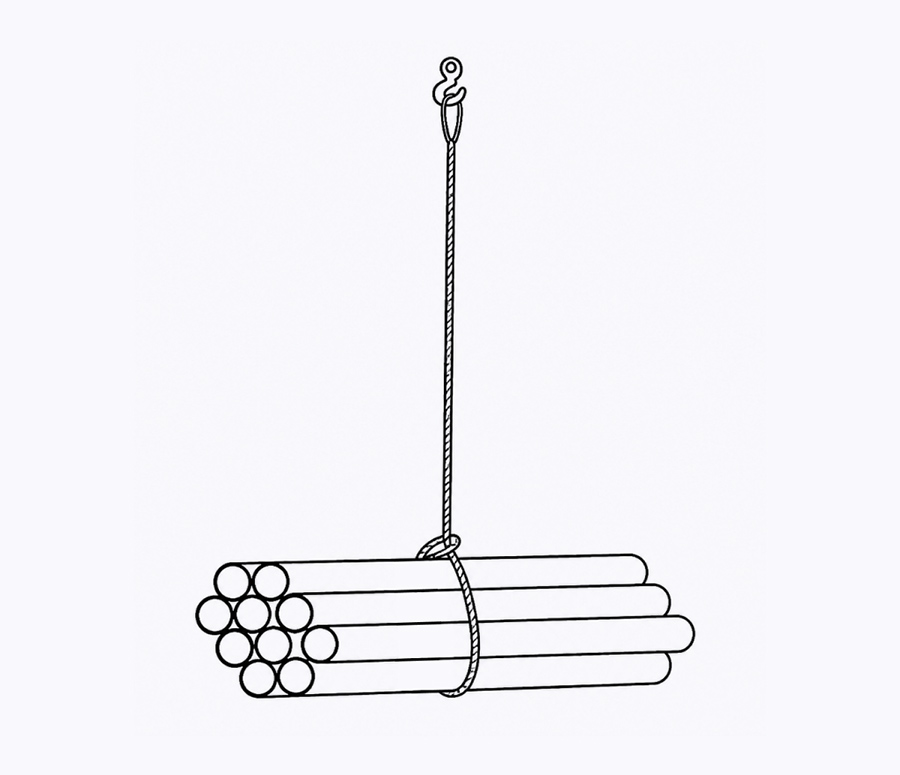

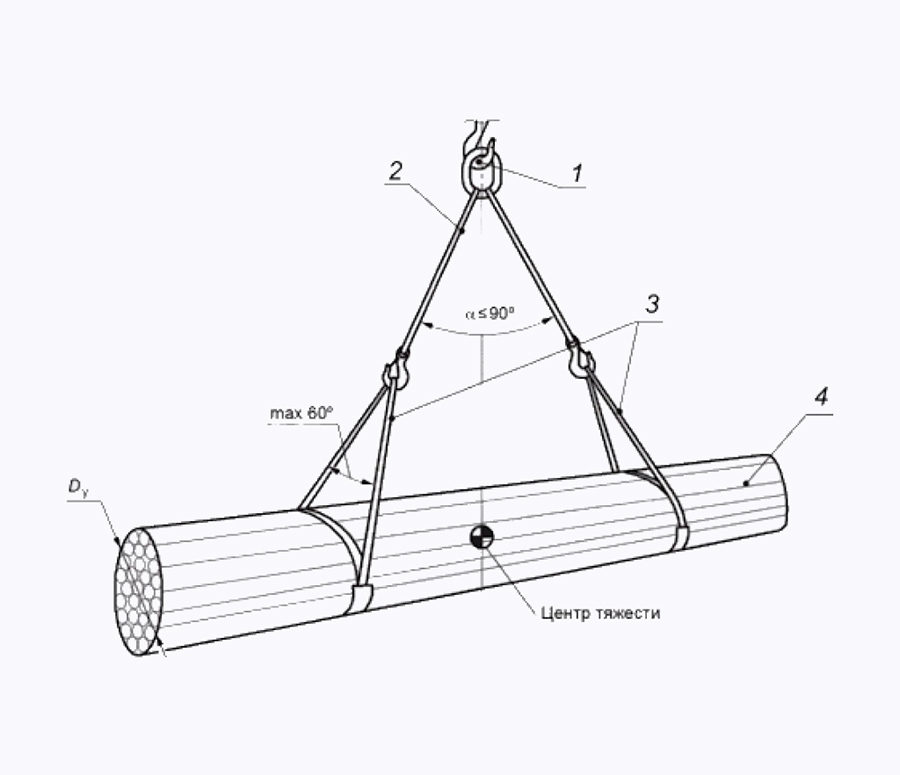

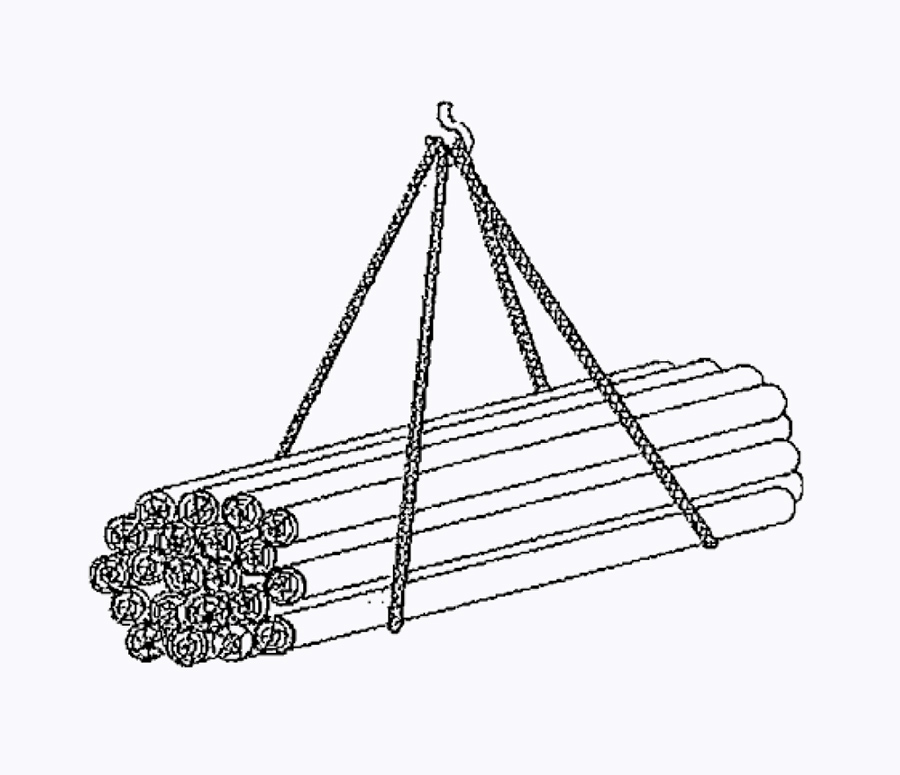

Пример строповки связки труб с использованием двух дополнительных стропов
Схемы строповки листового металла
Возможна обвязка стропами, использование струбцин, монтажных скоб. Для одного листа, расположенного вертикально, возможна строповка с использованием эксцентриковых захватов и петлевых строп с двух сторон.
Пример строповки листового металла поштучно. Для зацепления могут использоваться грузозахватные струбцины или эксцентриковые зажимы

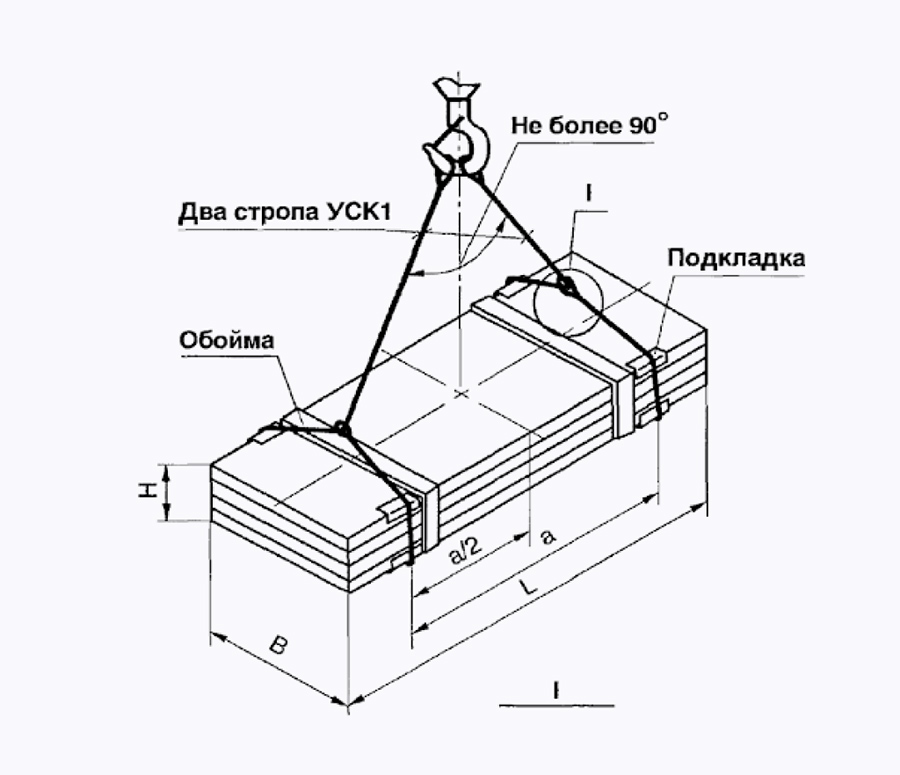

Пример строповки листовой стали в пакетах с использованием стропов с захватом на удавкув
Схема строповки оборудования
Обычно схему предоставляет производитель оборудования, а на самом грузе предусмотрены скобы для строповки

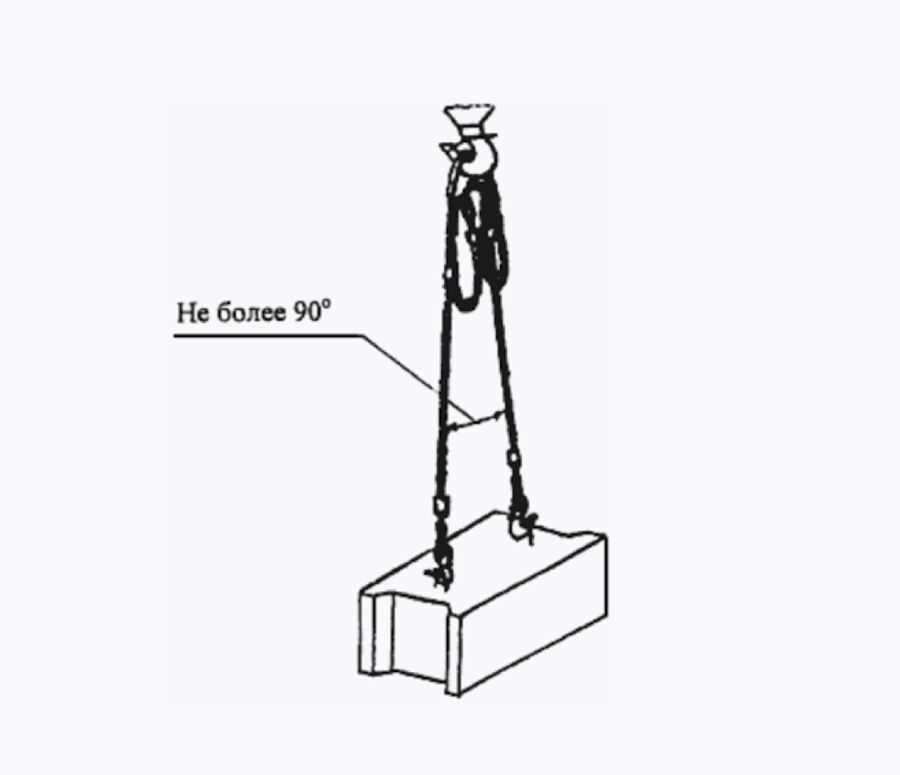

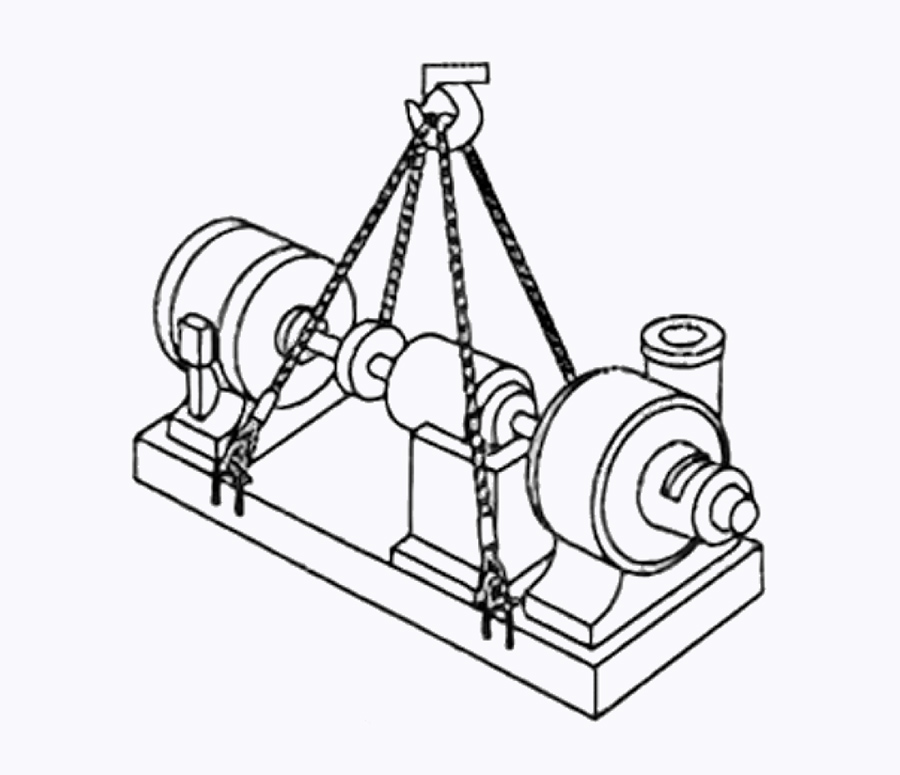

Пример строповки оборудования с применением двух петлевых стропов и такелажных скоб
Схема строповки колонн
Используют два варианта строповки — при разгрузке, как правило, колонны и ж/б сваи располагаются горизонтально, а при монтаже их нужно поднять вертикально.
При разгрузке/погрузке обычно используют стандартную обвязку, аналогично со строповкой труб. При подъеме в рабочее положение — комбинацию из стропов и траверсы.

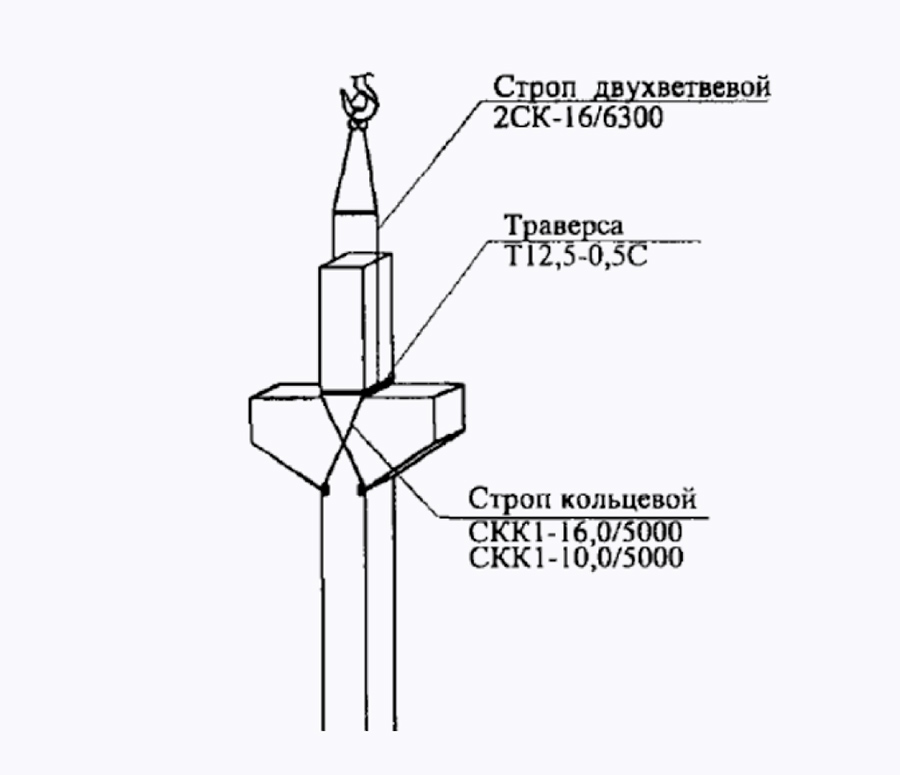

Пример строповки колонн в вертикальном положении с двухветвевым стропом, траверсой и кольцевым стропом
Основные правила строповки действуют, даже если они не указаны на такелажной схеме
При работе с грузами есть несколько важных правил, которые не всегда указываются на схеме, но должны соблюдаться при выполнении работ:
Есть также требования для строповки конкретных типов груза — например, мелкоштучного, крупногабаритного, сыпучего.
Ответы на вопросы
При любой схеме строповки необходимо использовать надежные стропы, крюки, зажимы, стяжные ремни, траверсы и другие элементы такелажного и грузоподъемного оборудования. В каталоге СЕРТЭКС можно собрать полный комплект оборудования для любой схемы строповки.
